Прокладка кабельных линий 0,4кВ (10кВ) в траншее

Прокладка кабельных линий

Прокладку кабелей в траншеях лучше применять на неасфальтированных территориях, а также в местах с наименьшей вероятностью повреждения. Этот метод обеспечивает надежную защиту кабельных линий от механических воздействий и позволяет рациональнее использовать сечение кабелей.

Достоинства прокладки кабельных линий

Прокладка кабелей в траншее обладает рядом преимуществ. Основные достоинства этого метода включают:

• Меньшие затраты по сравнению с другими способами прокладки кабелей.

• Хорошие условия охлаждения, что позволяет рациональнее использовать сечение кабелей.

Этапы работ по прокладке кабельной линии в траншее

Прокладка в траншее кабельной линии состоит из нескольких основных операций:

1. Рытье траншеи и выполнение "подушки" - сначала необходимо рыть траншею необходимой глубины и ширины. Затем выполняется так называемая "подушка" - засыпка на дно траншеи слоем земли, без камней и строительного мусора. Это позволяет создать дополнительную защиту для кабелей.

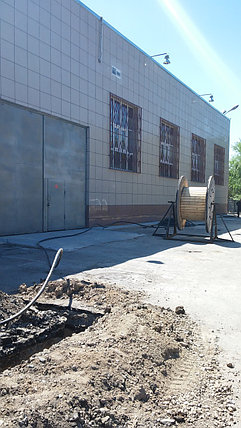

2. Доставка и предмонтажные испытания кабеля - далее кабель доставляется к месту прокладки, и на барабане проводятся предмонтажные испытания на электрическую прочность изоляции. Это важный шаг для обеспечения надежности работы кабельной линии.

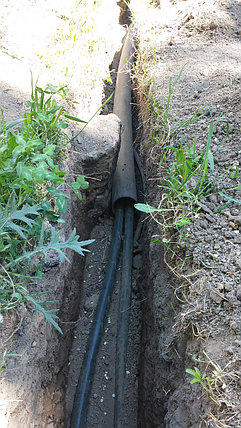

3. Раскатка кабеля и засыпка траншеи - проводится раскатка кабеля в траншее, после чего выполняется засыпка слоем мелкой земли, не содержащей камней и строительного мусора. Это помогает защитить кабели от механических повреждений.

4. Размещение кабелей в траншее - кабели размещаются в траншее в соответствии с требованиями проекта и определенными нормами безопасности.

5. Соединение отдельных участков кабелей - проводится соединение некоторых участков кабелей, чтобы обеспечить непрерывность передачи сигнала или электроэнергии.

6. Защита кабелей от механических повреждений - кабели должны быть защищены от возможных механических повреждений, например, установкой защитных труб или применением специальных защитных материалов.

7. Испытание кабелей - перед вводом в эксплуатацию кабельной линии необходимо провести испытания, чтобы убедиться в надежности и качестве прокладки.

8. Засыпка траншеи - после завершения всех работ по прокладке кабельной линии, траншея засыпается слоем земли, восстанавливая поверхность.

9. Концевая заделка кабелей - проводится концевая заделка кабелей, чтобы обеспечить их надежное и безопасное соединение.
