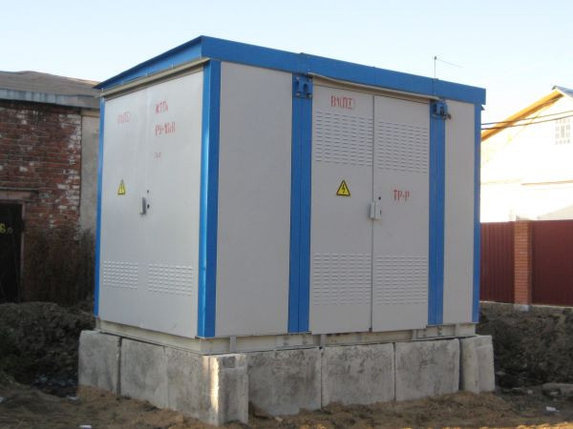

Комплектная трансформаторная подстанция наружной установки КТПн

В городской электрической сети применяются также более дешевые (в 13-2 раза) по сравнению с типовыми комплектные трансформаторные подстанции (КТП), состоящие из трансформаторов и блоков РУ, поставляемых в собранном или полностью подготовленном для сборки виде.

По конструктивному исполнению КТП подразделяются на два типа: для внутренней и наружной установки. В последнем случае, они обозначаются КТПН. Комплектные подстанции внутренней установки находят основное применение во внутренних сетях промышленных потребителей (для цехов, крупных агрегатов и т.п), а также в системах электроснабжения очень крупных коммунально-бытовых потребителей (высотные дома, гостиницы, киноконцертные залы и т.п.). Они устанавливаются внутри помещений указанных потребителей.

В распределительных электрических сетях используются подстанции для наружной установки. В этом случае управление всеми аппаратами (выключателями, разъединителями и т.п.) осуществляется снаружи, без проникновения персонала в помещение подстанции. Сварной неразборный корпус таких КТПН, в котором устанавливаются все электрооборудование и силовой трансформатор, выполняется из листовой стали толщиной 2 или 3 мм.

Установка КТПн

Внутри подстанция разделена на три ячейки: силового трансформатора, линейных вводов и ввода трансформатора.

В ячейках линейных вводов напряжением 6... 10 кВ установлены разъединители, к которым подключаются кабельные линии указанного напряжении. В ячейке трансформатора размещаются также разъединители и предохранитель для защиты трансформатора.

Распределительный щит напряжение» 0,38 кВ установлен в камере трансформатора. Он комплектуется из блоков заводского изготовления. Блок предохранитель ― выключатель (БПВ) устанавливается на отходящей линии и выполняет одновременно защитные и коммутационные функции.

Поставка КТПн

Обслуживание распределительного щита напряжением 0,38 кВ производится снаружи.

Распределительный щит напряжением 0,38 кВ рассчитан на семь отходящих кабельных линяй: два линейных блока БПВ-1 ― на 100 А, пять блоков БПВ-2 ― на 250 А; блок для защиты силового трансформатора БПВ-6 ― на 600 А.

Присоединение КТПН к воздушным линиям предусматривает две надстройки на крыше подстанции. Одна надстройка предназначена для воздушного ввода на напряжение 6... 10 кВ, вторая ― для вывода воздушной сети на 0,38 кВ. Присоединение КТПН к воздушной линии электропередачи напряжением 6... 10 кВ осуществляется с помощью отпайки.

Подстанция может устанавливаться непосредственно на грунт на засыпанную слоем гравия толщиной 200 мм площадку, т.е. без фундамента и крепления.
