Монтаж анкерной плиты под опору ВЛ: технология, требования и контроль качества

Монтаж анкерной плиты под опору ВЛ — один из ключевых этапов строительства воздушных линий электропередачи. От правильности устройства основания зависит устойчивость опоры, безопасность эксплуатации линии, устойчивость к ветровым и гололёдным нагрузкам, а также долговечность всей конструкции. Анкерная плита воспринимает растягивающие усилия, передаёт нагрузку на грунт и предотвращает смещение или опрокидывание опоры.

В статье рассмотрим назначение анкерных плит, этапы монтажа, требования к фундаменту, особенности работы на разных типах грунтов и типовые ошибки, которые приводят к аварийным ситуациям.

Назначение анкерной плиты в конструкции опоры ВЛ

Анкерная плита применяется в составе фундамента опоры воздушной линии электропередачи и предназначена для:

• восприятия горизонтальных и вертикальных нагрузок;

• компенсации усилий от натяжения проводов;

• увеличения площади распределения давления на грунт;

• фиксации анкерных болтов и металлических стоек;

• повышения устойчивости опоры при ветровых нагрузках.

Особенно актуально использование анкерных плит для анкерных и угловых опор ВЛ, где присутствуют повышенные тяговые нагрузки.

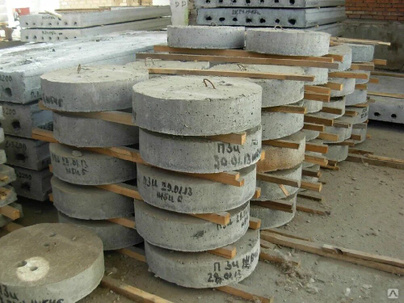

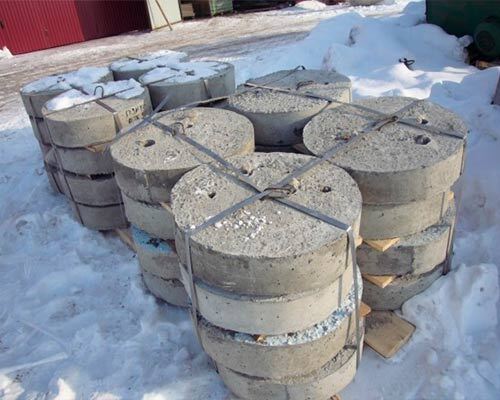

Виды анкерных плит

В строительстве линий электропередачи применяются:

• стальные анкерные плиты;

• железобетонные фундаментные плиты;

• комбинированные конструкции с закладными элементами;

• монолитные бетонные основания с анкерной системой.

Выбор зависит от типа опоры (металлическая, железобетонная), класса напряжения ВЛ, характеристик грунта и проектных нагрузок.

Подготовительный этап перед монтажом

Перед началом работ выполняется комплекс подготовительных мероприятий:

1. Геологические изыскания и определение несущей способности грунта.

2. Разработка проектной документации и схемы фундамента.

3. Разметка участка и вынос осей в натуру.

4. Подготовка котлована заданной глубины и размеров.

Глубина заложения фундамента определяется расчетом, учитывающим глубину промерзания, уровень грунтовых вод и нагрузку от опоры ВЛ.

Технология монтажа анкерной плиты

Процесс монтажа включает несколько последовательных этапов.

Подготовка основания
На дно котлована устраивается песчано-гравийная подушка. Она обеспечивает выравнивание, дренаж и равномерное распределение нагрузки.

Установка анкерной плиты
Плита размещается строго по проектной отметке. Контролируется горизонтальность с помощью уровня или нивелира. При необходимости используется подсыпка или регулировочные элементы.

Монтаж анкерных болтов
Закладные элементы и шпильки фиксируются в проектном положении. Важно обеспечить точное совпадение с отверстиями в основании опоры.

Бетонирование
При использовании монолитного основания выполняется заливка бетонной смеси с виброуплотнением. Применяется бетон соответствующего класса прочности и морозостойкости.

Выдержка и набор прочности
Бетон должен набрать расчетную прочность перед установкой опоры и натяжением проводов.

Особенности монтажа в различных грунтах

Глинистые грунты
Требуют устройства дренажа и защиты от пучения. Часто используется увеличение площади плиты.

Песчаные грунты
Необходима тщательная трамбовка основания для исключения просадок.

Слабые и водонасыщенные грунты
Может потребоваться применение свайного фундамента или усиленной анкерной системы.

Скальные породы
Иногда используется анкерное крепление с бурением и цементацией.

Контроль качества при монтаже

Контроль осуществляется на каждом этапе:

• проверка геометрии котлована;

• контроль положения плиты по осям и высоте;

• проверка качества сварных соединений;

• лабораторный контроль прочности бетона;

• актирование скрытых работ.

Ошибки при монтаже могут привести к перекосу опоры, просадке фундамента или аварийному наклону конструкции.

Требования нормативной документации

Монтаж анкерных плит под опоры ВЛ регламентируется:

• проектной документацией;

• строительными нормами и правилами;

• стандартами по устройству фундаментов;

• требованиями по охране труда при работе на объектах электроэнергетики.

Особое внимание уделяется соблюдению техники безопасности, так как работы ведутся на объектах повышенной опасности.

Типовые ошибки при установке анкерной плиты

На практике часто встречаются следующие нарушения:

• недостаточная глубина котлована;

• отсутствие уплотнения основания;

• неправильная установка анкерных болтов;

• использование бетона низкого класса;

• преждевременная установка опоры до набора прочности.

Такие ошибки снижают срок службы линии электропередачи и увеличивают риск аварий.

Экономическая эффективность правильного монтажа

Грамотно выполненный монтаж анкерной плиты:

• снижает затраты на ремонт и обслуживание ВЛ;

• увеличивает срок службы опор;

• минимизирует риск аварийных отключений;

• обеспечивает устойчивость конструкции при экстремальных погодных условиях.

В условиях повышенных ветровых нагрузок и сезонного промерзания грунта надежное основание становится критически важным элементом всей системы электроснабжения.

Монтаж анкерной плиты под опору ВЛ — это ответственный инженерный процесс, требующий соблюдения проектных решений, строительных норм и технологий устройства фундаментов. От качества выполнения работ зависит устойчивость опоры, безопасность линии электропередачи и долговечность всей инфраструктуры.

Правильная подготовка основания, точная установка анкерных элементов, использование качественных материалов и строгий контроль на каждом этапе позволяют обеспечить надежную эксплуатацию воздушной линии в течение десятилетий.
