Заземление железобетонных опор

Заземление ЖБ опор: зачем оно требуется

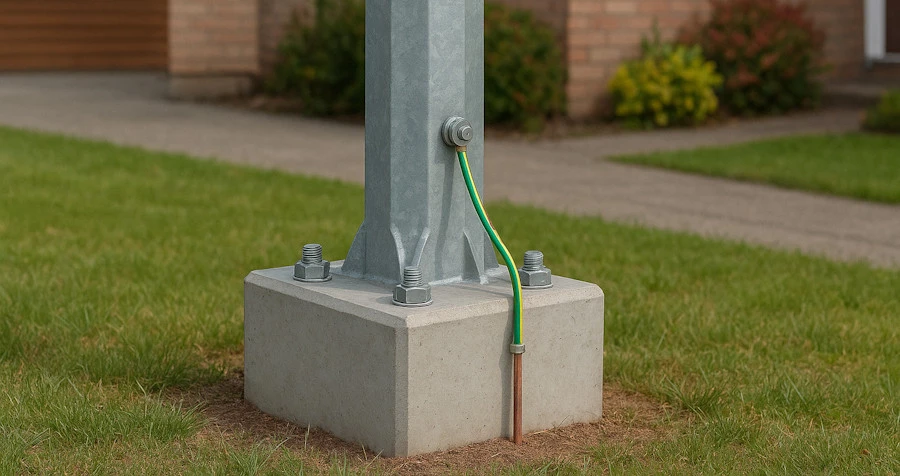

Заземление железобетонных опор — обязательный элемент защиты линий электропередачи и объектов электроэнергетики. Бетон сам по себе обладает довольно высокой электрической проводимостью за счёт содержащихся в нём солей и влаги, однако этого недостаточно для эффективного отвода токов короткого замыкания и грозовых перенапряжений. Чтобы обеспечить безопасность, устойчивость системы и продлить срок службы опор, создаётся дополнительный контур заземления.

Такая защита минимизирует вероятность разрушения опоры от пробоя, снижает риски для персонала и предотвращает опасные потенциалы на поверхности конструкции. Особенно актуально заземление для опор, расположенных на грунтах с высоким удельным сопротивлением, в районах с частыми грозами и на линиях высокого напряжения.

Виды заземления железобетонных опор

В зависимости от конструкции опоры и типа грунта используется разное исполнение заземляющих устройств:

• естественное заземление — использование арматуры, металлической траверсы, закладных элементов, контактирующих с грунтом;

• искусственное заземление — установка дополнительных заземлителей из стали (стержней, полос, электродов);

• комбинированное решение — объединение естественных и искусственных проводников для повышения эффективности.

При проектировании учитывают климатические условия, параметры ЛЭП и сопротивление грунта, чтобы выбрать оптимальную схему.

Заземление железобетонных опор ЛЭП: особенности

При работе с линиями электропередачи важно обеспечить надёжный контакт арматуры основания опоры с заземляющим проводником. Для грозозащиты верх опоры дополнительно соединяют с молниеотводами или грозозащитными тросами. Все элементы объединяются в общий контур, рассчитанный на отвод больших токов в землю.

Заземление железобетонных опор ВЛ: монтаж на сложных грунтах

На скальных, песчаных или сухих почвах естественное заземление практически не работает. В таких случаях применяют вертикальные и горизонтальные электроды, углублённые до слоёв с лучшей проводимостью. Соединение выполняют сваркой или болтовыми контактами с защитой от коррозии.

Заземление железобетонных опор 10 кВ и выше: требования

Для сетей среднего и высокого напряжения нормативы (ПУЭ и отраслевые стандарты) устанавливают допустимое сопротивление заземления — как правило, не более 30 Ом, но для районов с высокой грозовой активностью требования могут быть жёстче. Контур проверяется в процессе монтажа и периодически в эксплуатации.

Материалы и методы соединения

Чтобы заземление работало десятилетиями, используют стойкие к коррозии металлические элементы — сталь с антикоррозийным покрытием или оцинкованную сталь. Контакты защищают битумом или специальными мастиками. Арматуру внутри опоры приваривают к заземляющему спуску ещё на этапе производства либо выполняют соединения уже в поле в монтажных нишах.

Сечение проводников рассчитывается исходя из токов КЗ, термической устойчивости и механической прочности. Популярны полосовые заземлители (полоса 40×4 мм), а также стальные стержни-электроды.

Контроль, испытания и обслуживание

Эффективность контура проверяют измерением сопротивления заземления — при приёмке и в ходе ежегодных плановых проверок. Визуальный осмотр выявляет возможные проблемы:

• коррозия контактов

• механические повреждения

• нарушение сварных швов

• локальные разрывы проводников

Своевременное обслуживание позволяет предотвратить рост сопротивления и гарантировать безопасность работы линий.

Заземление железобетонных опор — важная инженерная задача, обеспечивающая надёжность электросетей, защиту оборудования и безопасность людей. Грамотный подбор схемы заземления, использование качественных материалов и регулярные проверки — залог долговечной и устойчивой работы опор в любых климатических и геологических условиях.
