Анкерные железобетонные опоры

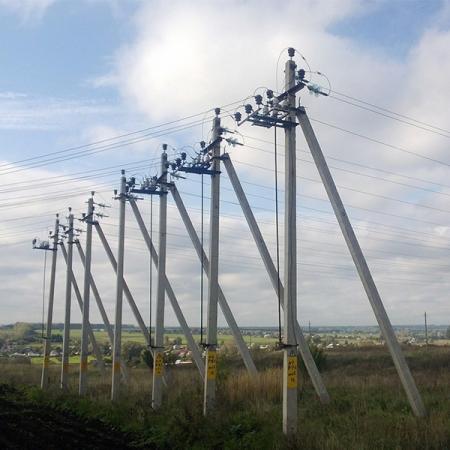

Опора железобетонная угловая анкерная

Анкерные железобетонные опоры: конструкция, особенности, применение

Анкерные железобетонные опоры представляют собой важнейший элемент в системах воздушных линий электропередач (ЛЭП), связи и освещения. Эти конструкции обеспечивают надёжную фиксацию натяжения проводов и удерживают нагрузку на поворотах трассы или в местах, где необходима повышенная устойчивость к механическим усилиям. Благодаря прочности и долговечности железобетона, анкерные опоры широко применяются в инфраструктурных проектах различного масштаба.

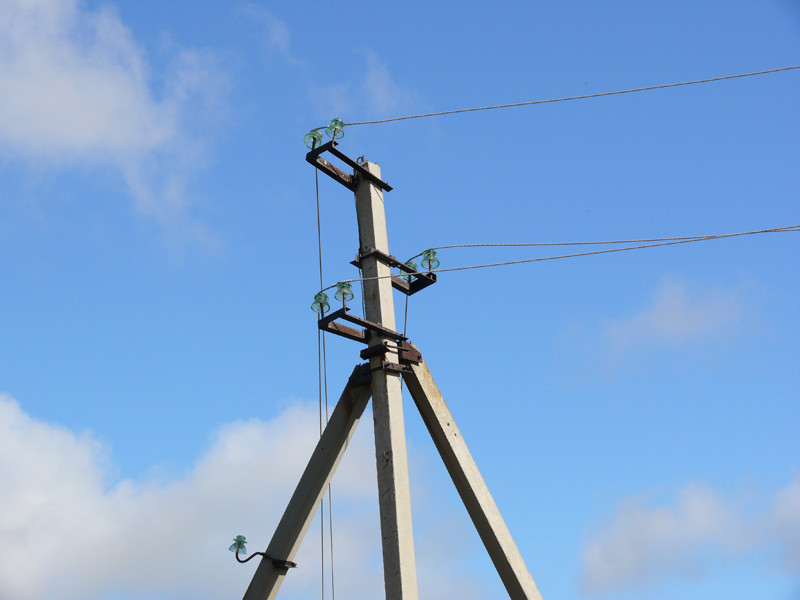

Опора железобетонная анкерная концевая

Анкерная железобетонная опора — это массивная конструкция из армированного бетона, которая служит для закрепления концов или участков линии, на которых происходит изменение направления или повышенная нагрузка. В отличие от промежуточных опор, анкерные опоры воспринимают значительное натяжение проводов и стабилизируют всю конструкцию ЛЭП.

Основные задачи анкерных опор:

• удержание механического натяжения провода;

• стабилизация трассы на углах и поворотах;

• обеспечение прочного крепления к фундаменту;

• возможность монтажа оборудования: арматуры, изоляторов, молниезащиты.

Конструктивные особенности

Анкерные железобетонные опоры изготавливаются по стандартам, соответствующим условиям эксплуатации в конкретных климатических зонах. Они могут иметь разную высоту, форму и массу. Чаще всего используются опоры СВ (свая вибрированная) различных марок — например, СВ-95, СВ-110, СВ-164 и т.д.

Конструкция включает в себя:

• Железобетонный ствол, армированный продольной и поперечной арматурой для повышения прочности;

• Анкерное основание, в том числе фланцевое или закладные элементы для крепления к фундаменту;

• Закладные детали и арматурные выпуски, позволяющие крепить оборудование и усиливать узлы.

В зависимости от условий эксплуатации могут устанавливаться:

• одностоечные анкерные опоры (для прямолинейных участков);

• угловые анкерные опоры (на поворотах трассы);

• анкерно-угловые или анкерно-концевые (в концах линий или на участках с резким изменением направления).

Преимущества железобетонных анкерных опор

• Высокая механическая прочность. Железобетонные конструкции способны выдерживать значительные ветровые и механические нагрузки.

• Устойчивость к коррозии. В отличие от металлических опор, железобетон не ржавеет и не требует дополнительной антикоррозийной защиты.

• Долговечность. Срок службы может превышать 50 лет при условии правильной установки и эксплуатации.

• Минимальные требования по обслуживанию. Железобетонные опоры не требуют частого ремонта или окраски.

• Пожароустойчивость. Бетон не горит и не теряет прочности при высоких температурах.

Применение анкерных опор

Анкерные железобетонные опоры широко используются в следующих направлениях:

• Воздушные линии электропередачи (ЛЭП) — как на магистральных, так и на распределительных участках.

• Линии связи — для поддержки и натяжения волоконно-оптических и других коммуникационных кабелей.

• Железные дороги и автомагистрали — в системах освещения и сигнализации.

• Промышленные объекты и подстанции — для крепления оборудования, молниезащиты и линий связи.

• Энергетическое строительство — в местах повышенной ветровой и ледовой нагрузки.

Также анкерные опоры используются при прокладке трасс в сложных ландшафтных условиях, например, в горной местности или на заболоченных участках.

Установка ЖБ опор

Установка анкерных железобетонных опор требует соблюдения технологических стандартов и проектной документации. Основные этапы:

1. Подготовка фундамента — бурение или рытье ям, устройство железобетонной подушки, установка закладных элементов.

2. Монтаж опоры — с использованием автокрана или специальных подъёмников.

3. Выдержка и проверка — контроль вертикальности, натяжения арматуры и устойчивости.

4. Монтаж проводов и арматуры — натяжение линий, установка изоляторов, растяжек, молниеотводов.

Для анкерных опор особенно важна точная установка, так как от неё зависит устойчивость всей линии. В условиях повышенных нагрузок может использоваться дополнительная растяжка.

Анкерные жб опоры

Анкерные железобетонные опоры — это неотъемлемый элемент при строительстве надёжной и долговечной линии электропередачи или связи. Они обеспечивают прочность, устойчивость и безопасность всей системы. При правильном подборе и профессиональном монтаже такие опоры способны служить десятилетиями, не требуя серьёзных затрат на обслуживание.

Если вы планируете строительство ЛЭП, прокладку линии связи или обустройство системы освещения и ищете надёжные анкерные опоры, обязательно обращайтесь к поставщикам с опытом и хорошей репутацией.
