Сборка распределительного щитка: Полное руководство

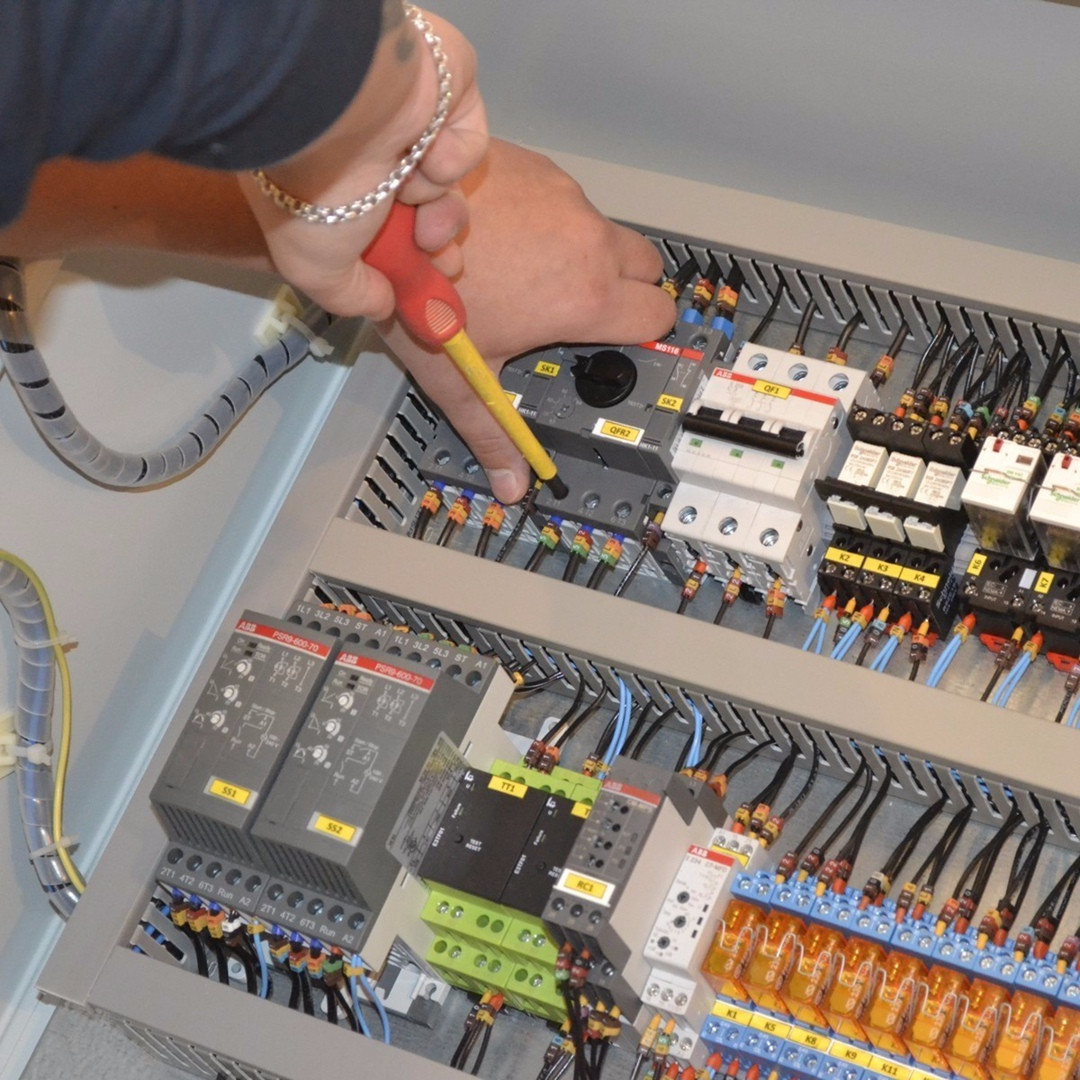

Распределительный щиток — это ключевой элемент электрической системы любого здания. Он обеспечивает надежное распределение электроэнергии между различными потребителями, а также защищает электропроводку от перегрузок и коротких замыканий. Грамотно выполненная сборка распределительного щитка — залог безопасной и бесперебойной работы электрической сети. В этой статье мы подробно разберем, как правильно собрать распределительный щиток.

Что такое распределительный щиток и зачем он нужен?

Распределительный щиток — это металлический или пластиковый шкаф, внутри которого размещены автоматические выключатели, устройства защитного отключения (УЗО), дифференциальные автоматы, а также шины и соединительные элементы. Его основная задача — распределение электрической энергии по линиям и защита электрической системы от аварийных ситуаций.

Основные функции распределительного щитка:

• Защита линий электропроводки от перегрузки и короткого замыкания.

• Управление подачей электроэнергии на различные группы потребителей.

• Повышение безопасности эксплуатации электрической сети.

Основные компоненты распределительного щитка

1. Корпус Корпус распределительного щитка может быть накладным (для наружного монтажа) или встраиваемым (для монтажа в нишу). Выбор корпуса зависит от условий установки и общего дизайна помещения.

2. Автоматические выключатели (автоматы) Эти устройства защищают проводку от перегрузок и коротких замыканий. Автоматы подбираются в зависимости от сечения проводов и нагрузки на линию.

3. Устройства защитного отключения (УЗО) УЗО реагируют на утечку тока и защищают людей от поражения электрическим током. УЗО особенно важно для линий, подключенных к розеткам в ванной комнате, кухне или на улице.

4. Дифференциальные автоматы Комбинированные устройства, которые совмещают функции автоматического выключателя и УЗО.

5. Шины (нулевые и заземляющие) На шины подключаются нулевые и заземляющие провода. Они обеспечивают безопасное и удобное распределение проводов внутри щитка.

6. Кабельные вводы и аксессуары Кабельные вводы используются для организации аккуратного и безопасного ввода кабелей в щиток.

Подготовка к сборке распределительного щитка

1. Проектирование схемы Перед началом работы необходимо разработать схему электрического щита. В схеме указываются все линии, потребители, типы защитных устройств и их номиналы. Также на этом этапе определяются группы потребителей (освещение, розетки, бытовые приборы).

2. Выбор компонентов Подбирайте защитные устройства, соответствующие расчетной нагрузке. Для этого учитывайте сечение проводов, мощность подключаемых приборов и количество групп.

3. Подготовка инструментов Для сборки распределительного щитка понадобятся:

• Отвертки (плоская и крестовая);

• Монтажный нож;

• Кусачки;

• Пассатижи;

• Измерительные приборы (тестер, мультиметр);

• Изоляционная лента и термоусадочные трубки.

Этапы сборки распределительного щитка

1. Установка корпуса Выберите место для установки щитка. Оно должно быть доступным для обслуживания, защищенным от влаги и прямых солнечных лучей. Закрепите корпус на стене или установите его в подготовленную нишу.

2. Монтаж шин Установите нулевые и заземляющие шины внутри щитка. Обычно они фиксируются на специально предусмотренных креплениях.

3. Установка автоматических выключателей и УЗО Закрепите устройства на DIN-рейке внутри щитка. Располагайте их в порядке, указанном в проектной схеме: сначала вводной автомат, затем УЗО и автоматы для отдельных групп.

4. Подключение проводов Начинайте подключение проводов с входного кабеля. Фазный провод подсоединяется к вводному автомату, нулевой — к нулевой шине, заземляющий — к шине заземления. Далее подключайте линии потребителей к соответствующим автоматам и УЗО.

5. Проверка соединений После подключения всех проводов убедитесь, что соединения выполнены правильно и надежно. Проверьте соответствие маркировки проводов проектной схеме.

6. Проверка работоспособности Подключите распределительный щиток к сети и протестируйте работу всех защитных устройств. Убедитесь, что автоматы и УЗО корректно срабатывают при проверке.

Советы по безопасности

• Никогда не работайте с подключенным к сети щитком. Перед началом работы обязательно отключите питание.

• Используйте только сертифицированные компоненты, соответствующие требованиям ГОСТ и ПУЭ.

• Не превышайте допустимую нагрузку на линии и защитные устройства.

• Регулярно проверяйте состояние щитка и защитных устройств.

Сборка щитка для частного дома

Сборка распределительного щитка — это ответственная задача, которая требует знаний, опыта и аккуратности. От правильности выполнения работы зависит не только надежность электроснабжения, но и безопасность жильцов. Если у вас нет достаточного опыта, лучше доверить эту работу профессионалам. Однако при наличии необходимых навыков и соблюдении всех правил сборка распределительного щитка станет важным шагом на пути к созданию надежной электрической системы вашего дома или офиса.
