Какие работы входят в сборку щитового оборудования

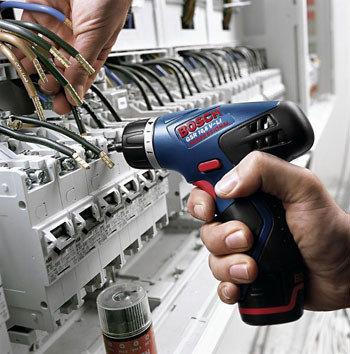

Сборка щитового оборудования

Сборка щитового оборудования — важный этап в создании электрических систем, обеспечивающих надежную и безопасную работу как промышленных, так и бытовых объектов. Эта процедура включает множество процессов, направленных на проектирование, монтаж и настройку электрооборудования, отвечающего современным стандартам.

Этапы работ при сборке щитового оборудования

1. Проектирование и подготовка

Перед началом сборки проводится проектирование, включающее:

• Составление схем электрических соединений.
• Определение количества и типов модулей, автоматических выключателей, реле и других компонентов.
• Расчет электрических нагрузок и подбор подходящего оборудования.

Подготовительный этап также включает выбор типа корпуса для щита (навесной или встроенный), его размеров и материалов.

2. Установка корпуса

Корпус щита подготавливается к установке оборудования:

• Проверяется целостность и герметичность.
• Выполняется монтаж DIN-реек для установки модулей.
• При необходимости проделываются отверстия для ввода кабелей.

3. Монтаж модульных устройств

На следующем этапе осуществляется установка элементов, таких как:

• Автоматические выключатели.
• УЗО (устройства защитного отключения).
• Контакторы, реле времени и другие коммутационные устройства.
• Счетчики электроэнергии (при необходимости).
  Все компоненты фиксируются на DIN-рейках.

4. Распределение кабелей и проводников

Проводится разводка кабелей внутри щита:

• Устанавливаются шины заземления, нейтрали и фаз.
• Подключаются провода к каждому модулю в соответствии с проектной схемой.
• Обеспечивается маркировка проводов для упрощения дальнейшего обслуживания.

5. Сборка и подключение вспомогательных устройств

Для обеспечения дополнительных функций монтируются:

• Индикационные лампы и дисплеи.
• Системы управления (контроллеры, кнопки, переключатели).
• Защита от перенапряжения и фильтры помех.

6. Тестирование и наладка

На завершающем этапе проводится проверка работы собранного оборудования:

• Тестируются цепи на отсутствие короткого замыкания.
• Проверяется работоспособность автоматических выключателей, УЗО и других устройств.
• Выполняются измерения параметров электрической сети.
  При необходимости вносятся корректировки.

Важные аспекты при сборке щитового оборудования

1. Безопасность. Все работы должны выполняться в строгом соответствии с правилами ПУЭ (Правила устройства электроустановок).
2. Качество материалов. Использование сертифицированных комплектующих обеспечивает надежность и долговечность системы.
3. Компетентность исполнителей. Работы должны выполнять квалифицированные специалисты с допуском к электромонтажным работам.

Сборка и монтаж щитового оборудования

Сборка щитового оборудования — это многоэтапный процесс, требующий тщательной подготовки, использования качественных материалов и соблюдения нормативов. Правильно собранный щит гарантирует надежность электрической системы, безопасность пользователей и эффективность работы подключенных устройств.

Если вы хотите получить качественное щитовое оборудование, обращайтесь к профессионалам — это залог безопасной эксплуатации и долговечности всей системы.
