Правила монтажа трансформаторных подстанций
Монтаж трансформаторных подстанций
Для обеспечения надежного распределения электроэнергии и ее передачи конечному потребителю требуется комплексное устройство трансформаторных подстанций. В комплект стандартной ТП входят несколько основных элементов:

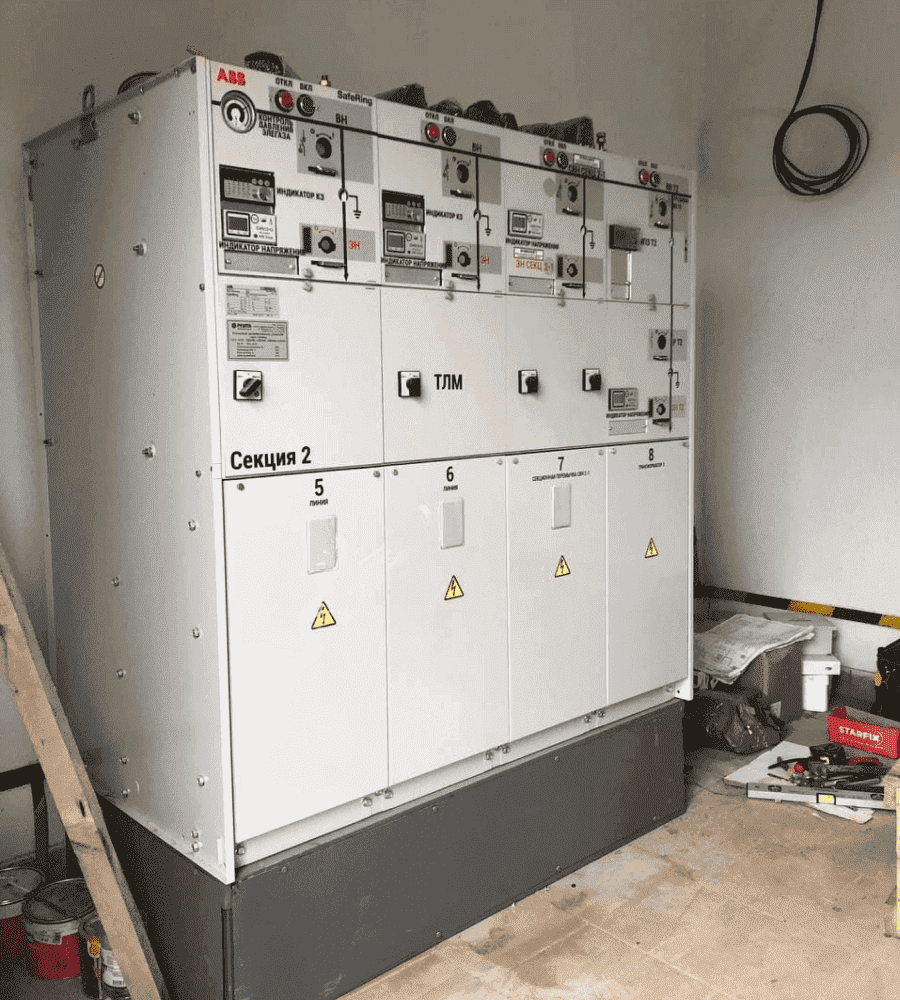

- Распределительные устройства 10 кВ, включающие моноблок, ротоблок и камеру КСО.
- Оборудование 0,4 кВ: щит собственных нужд, автоматический ввод резерва (АВР), распределительное устройство низкого напряжения (РУНН), а также панели УКН или панели ЩО-70.
- Телемеханика: устройство автоматического управления и защиты.

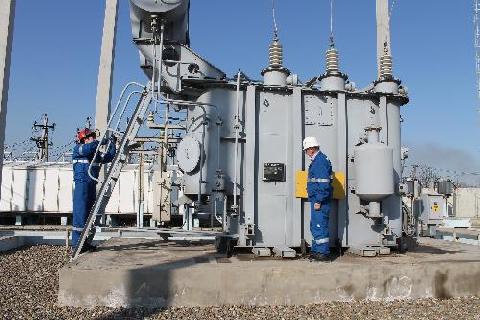

- Силовые трансформаторы.
Существует несколько видов трансформаторных подстанций:
- Мачтовые, которые устанавливаются на высоких конструкциях или опорах воздушных линий.

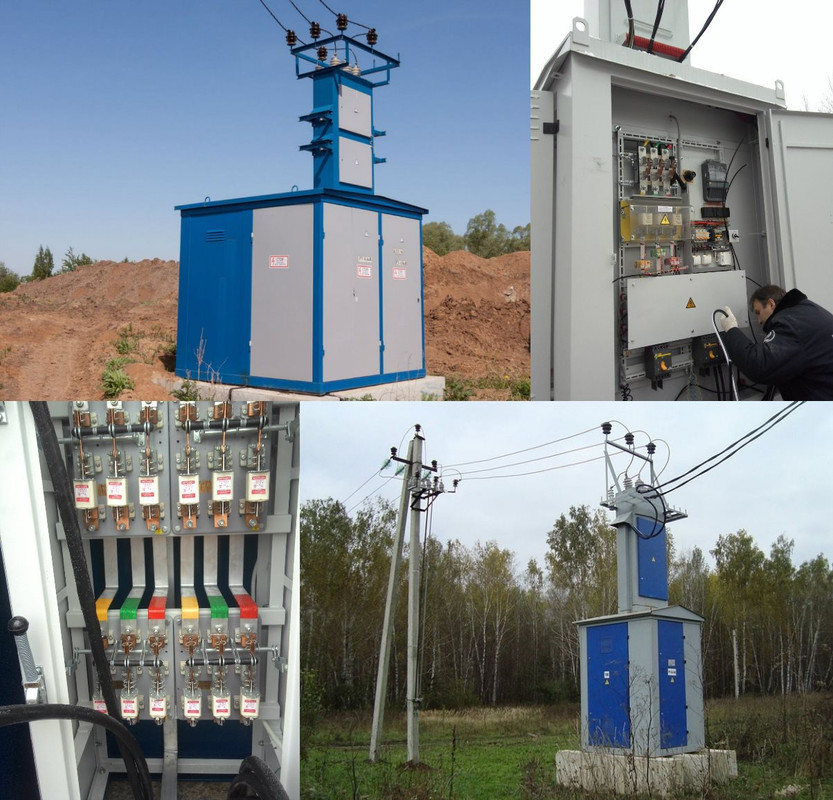

- Комплектные (КТП), представляющие собой единое устройство, собранное на заводе и устанавливаемое на земле или на нескольких стойках из железобетона.

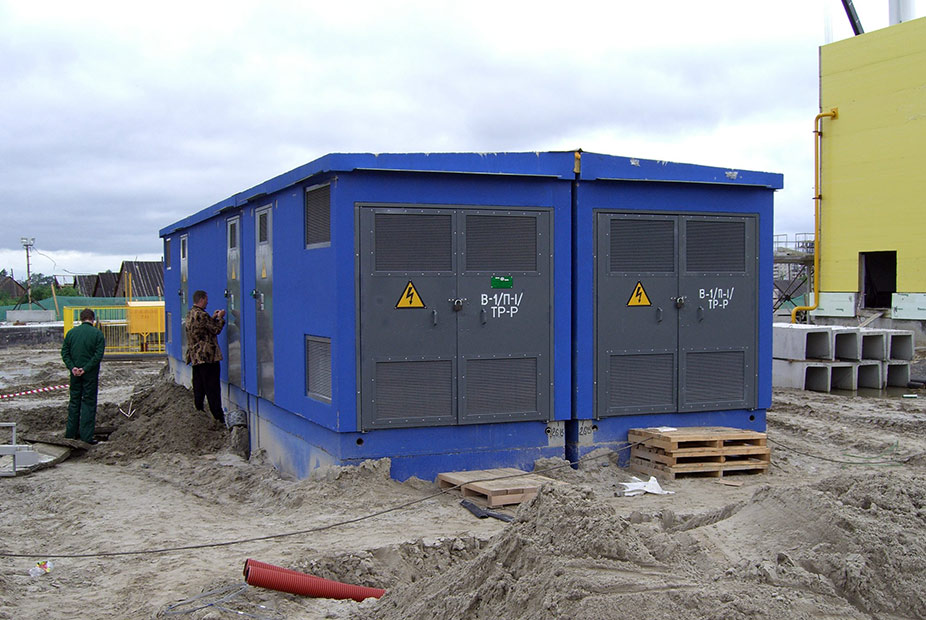

- Блочные комплектные трансформаторные подстанции (БКТП), выполненные из бетонного корпуса, что делает их компактными, надежными и безопасными.
Способы присоединения трансформаторных подстанций к питающей сети различаются в зависимости от их функциональных особенностей:
- Тупиковые подстанции, являющиеся последними в магистральной схеме с односторонним питанием.
- Проходные подстанции, имеющие как вход, так и выход для магистрального питания сети и служащие для передачи питания на следующую подстанцию в цепочке.
- Ответвительные подстанции, подключаемые через ответвления от питающих линий.
Этапы монтажа и наладки трансформаторных подстанций включают подготовку, монтаж и последующие работы по обвязке и подключению оборудования. Каждый этап выполняется с особой тщательностью и в соответствии с требованиями безопасности и нормативными документами.
Трансформаторные подстанции
Трансформаторные подстанции - это важное звено в обеспечении электроснабжения различных объектов, и их монтаж требует профессионального подхода и строгого соблюдения всех норм и правил.
Процесс монтажа трансформаторных подстанций 6-10 кВ включает несколько этапов, начиная с подготовительных работ и заканчивая пуско-наладочными процедурами:
-
Подготовка места установки:
- Подвод кабельных линий 6-10 кВ к месту установки подстанции.
- Подготовка основания для монтажа, включая устройство фундамента и наружного контура заземления.
-
Монтаж стационарной трансформаторной подстанции:
- Установка фундамента, стен и кровли.
- Монтаж оборудования, такого как силовые трансформаторы и распределительные устройства.
- Сдача подстанции эксплуатирующей организации.
-
Монтаж комплектных трансформаторных подстанций (КТП):- Установка на подготовленное основание металлического корпуса силовых трансформаторов и оборудования 10 и 0,4 кВ.
- Проведение монтажных работ с использованием крана на объекте.
-
Монтаж блочных комплектных трансформаторных подстанций (БКТП):
- Сборка бетонного корпуса, состоящего из фундамента и самого корпуса.
- Монтаж кровли, металлических дверей и оборудования непосредственно на объекте.
-
Послемонтажные работы:
- Обвязка и сборка оборудования.
- Подключение кабельных линий и устройств заземления.
- Монтаж оборудования для телемеханики и других систем управления и защиты.
-
Пуско-наладочные работы:
- Проверка соответствия техники нормативным требованиям и заводским инструкциям.
- Пуск оборудования и проверка его работоспособности.
- Передача объекта в эксплуатацию.
-
Реконструкция и модернизация:- При необходимости, проведение реконструкции и модернизации существующих трансформаторных подстанций для увеличения мощности и пропускной способности сети.
Монтаж трансформаторных подстанций - ответственный и трудоемкий процесс, требующий высокой квалификации специалистов и строгого соблюдения всех нормативных и технических требований.
